Тросовое ограждение 23ДО: устройство и когда применяется

Когда речь заходит о тросовых ограждениях, чаще всего всплывает общее название ТДО — без уточнения, о каком именно типе идёт речь. Между тем маркировка имеет значение: она напрямую указывает на тип конструкции и её исполнение. Разберём, что означает обозначение 23ДО и в каких случаях применяется именно этот тип.

Что означает маркировка 23ДО

Расшифровка обозначения строится по системе, принятой для дорожных ограждений:

первая цифра группа (2) —  деформируемое боковое ограждение

вторая цифра (3) — тип тросовое

«ДО» — дорожное одностороннее исполнение

«ДД» - дорожное двухстороннее

Важно не путать 23ДО с похожими на первый взгляд обозначениями 21ДО и 11ДО — это ограждения барьерного типа (11ДО — устаревшее обозначение, используется только в тексте ГОСТ), а не тросового. Разные принципы работы, разная конструкция, разное назначение — несмотря на схожую маркировку.

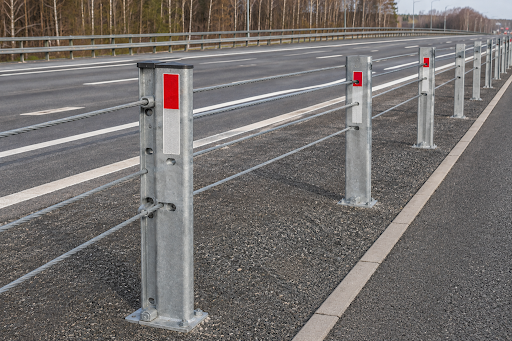

Устройство тросового ограждения 23ДО

Конструкция состоит из нескольких основных элементов:

Стойки — вертикальные металлические опоры, устанавливаемые с определённым шагом в грунт или бетонное основание

Тросы — стальные канаты, натянутые между стойками в несколько рядов; именно они принимают на себя энергию удара при столкновении, гасят её за счёт упругого растяжения

Крепёжные узлы — обеспечивают фиксацию тросов на стойках и позволяют выполнять регулировку натяжения в процессе эксплуатации

Оконечные анкерные устройства — жёстко закрепляют трос по краям участка, обеспечивая расчётное натяжение всей системы

Чем 23ДО отличается от 23ДД

В семействе тросовых дорожных ограждений АСК есть модификации по исполнению:

23ДО — одностороннее исполнение, устанавливается по краю проезжей части или на обочине, где удар может прийти только с одной стороны

23ДД — двухстороннее исполнение, применяется на разделительных полосах, где столкновение возможно с любой стороны конструкции

Выбор между 23ДО и 23ДД определяется расположением ограждения на объекте: боковая установка или разделительная полоса.

Почему тросовое ограждение вместо барьерного

Тросовые системы легче и дешевле в монтаже, чем барьерные конструкции с волновой балкой (например, 21ДО или 11ДО), при этом обеспечивают сопоставимую или более высокую эффективность гашения энергии удара за счёт упругости троса. Дополнительное преимущество — ремонтопригодность: повреждённый участок троса заменяется локально, без демонтажа всей секции, как это часто требуется при барьерном ограждении.

Где применяется 23ДО

Тросовое ограждение 23ДО применяется на:

обочинах и краевых полосах дорог с интенсивным движением

участках с ограниченной видимостью и историей выездов за пределы проезжей части

объектах, где приоритетна быстрая ремонтопригодность после ДТП

Купить тросовое ограждение 23ДО

АО «Алексинстройконструкция» производит тросовые дорожные ограждения 23ДО и 23ДД с полным пакетом сертификатов и соответствием ГОСТ. Наши инженеры помогут подобрать нужное исполнение под параметры конкретного объекта и рассчитают необходимое количество материала.

Оставьте заявку на сайте или свяжитесь с отделом продаж для расчёта стоимости.
